产品特点
1.重量轻、密度低(0.4-0.8g/cm3以下)
2.抗开裂、抗拉强度高
3.耐酸碱、耐腐蚀
4.耐油性优良
5.弹性优良、外观柔软
6.耐水解性好
7.耐磨耐热性好

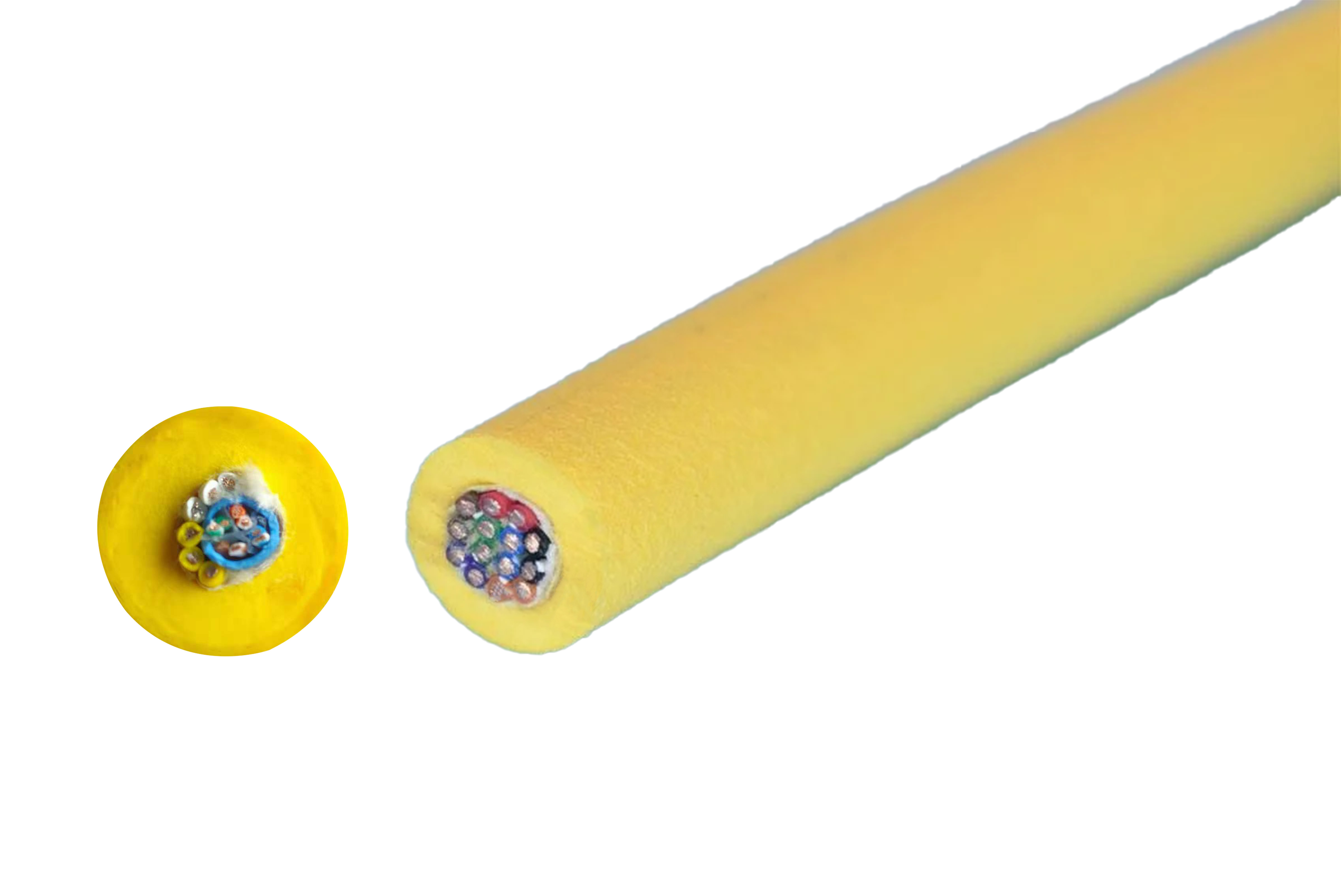

8.发泡电缆表面致密、内部孔隙均匀、发泡率高
应用领域
常用于新能源充电桩电线电缆、插头料、电线外护套、医疗电缆、海洋漂浮电缆制造。
发泡TPU线缆材料是一种利用热塑性聚氨酯(TPU)作为基材,通过添加发泡剂进行发泡处理的线缆材料。这种材料因其独特的性能,在电线电缆行业中的应用日益广泛。
轻质:发泡TPU的密度可以控制在0.70-0.80 g/cm³,使得线缆具有漂浮于水面的能力,适用于海洋和水上应用。
高柔韧性:发泡TPU线缆材料保持了TPU的柔韧性,易于安装和部署。
良好的耐磨性和抗拉强度:发泡TPU线缆材料继承了TPU的耐磨性和高抗拉强度,适用于恶劣环境。
隔热性能:发泡TPU的泡孔结构提供了良好的隔热效果,适用于需要保温或隔热的线缆。
环保性:TPU材料可以回收利用,发泡TPU线缆材料符合环保要求。
原料准备:将TPU和相容剂进行烘干处理,以去除水分。
混合:将TPU、发泡剂、抗氧剂、PP(聚丙烯)、相容剂和抗水解剂按照一定比例加入混料机中,进行高速混合。
挤出造粒:通过挤出机将混合好的原料挤出造粒,形成发泡TPU组合物。
测试项目 | 标准数值 | 典型值 | 单位 | 测试方法 |
物理性能 | ||||
密度 | 0.4-0.8 | 0.5-0.8 | g/cm³ | GB/T 1033 |
硬度(6mm板) | 85±3 | 85 | HA | GB/T 2411 |
脆化温度 | ≤-60 | -60 | ℃ | GB/T 5470 |
UL温度等级 | 90 | 90 | ℃ | UL |
机械性能 | ||||
老化前拉伸强度 | ≥20 | 25 | MPa | GB/T 1040 |
老化前断裂伸长率 | ≥400 | 603 | % | GB/T 1040 |
拉伸强度保持率 | ≥70 | 76 | % | GB/T 2951.12 |
断裂伸长率保持率 | ≥70 | 91 | % | GB/T 2951.12 |
抗撕裂性 | ≥40 | 50 | N/mm | CQC1103-2015 附录B |
耐热水性能80℃*168H | ||||
拉伸强度保持率 | ≥70 | 80 | % | \ |
伸长率保持率 | ≥70 | 85 | % | \ |
电性能 | ||||
20℃体积电阻率 | ≥1.0×10^10 Ω·cm | 1×10^11 Ω·cm | Ω·cm | IEC 60093 |
